Carte de compteur de production industrielle de DEL avec capteurs en option
UGS : IND-COUNT-BOARD
Garantie
Garantie de 3 ans sur les pièces
Commande
PRO-LED Cloud (téléphone ou ordinateur)
Prix sur demande
Les enseignes Premium Duty nécessitent des services d'installation professionnels.
Veuillez demander un devis par courriel : info@proledsigntech.com
Demander un devisFabriqué sur commande – pas prêt à l'emploi
Environ 1 semaine de fabrication, plus le délai d’expédition.
Télécharger la fiche technique
Spécifications du produit

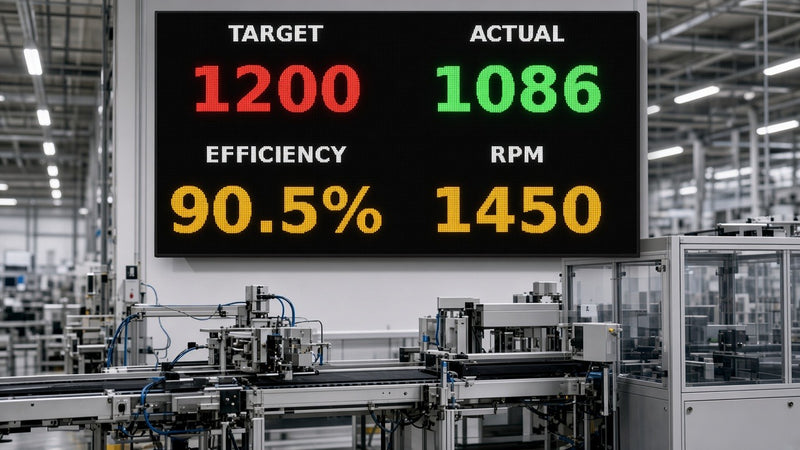

Le panneau de comptoir de production industriel à DEL PRO-LED affiche les performances de votre ligne sur le mur, là où tout le monde peut les voir. Il compte automatiquement la production et affiche l'objectif par rapport à la réalité, l'efficacité et le temps de travail en chiffres larges et clairs. Des capteurs et des entrées enfichables en option vous permettent d'ajouter de la vitesse, des appels d'opérateur, des alarmes et des relevés environnementaux en fonction de votre processus.
Tailles offertes (caissons PRO-LED Premium Duty)
Espace pour l'objectif, le réel, l'efficacité et le temps de travail sur un seul tableau. Chaque panneau est construit sur une caisson extérieure PRO-LED Premium Duty. Les dimensions sont les dimensions de l'caisson ; -W = simple face, -D = double face.
| Modèle | Taille de l'caisson | Pas de pixels | Pixels (L × H) |
|---|---|---|---|
| 64P-W / 64P-D | 75⅝" de largeur × 50⅜" de hauteur | 5 millimètres | 384 × 256 |
| 84P-W / 84P-D | 100¾" de largeur × 50⅜" de hauteur | 5 millimètres | 512 × 256 |
Toutes les caissons Premium Duty : CMS couleur, ≥6 500 nits, rafraîchissement ≥3 840 Hz, IP67, -40 °C à +60 °C, caisson en aluminium, certifiée MET Canada, garantie de 5 ans. La taille et la disposition finales sont confirmées avec votre devis.
Principales fonctionnalités
- Dénombrement automatique de la production à partir d'un capteur ou d'un signal machine
- Affichage cible par rapport à la réalité, avec l'écart affiché d'un seul coup d'œil
- % d'efficacité calculé en temps réel
- Minuteries et horloge de quart de travail, avec réinitialisation automatique au changement de quart de travail
- Suivi des temps d'arrêt et des alertes
- Statut à code couleur rouge/vert/ambre
- Capteurs et entrées enfichables optionnels, configurés pour votre ligne (voir le tableau ci-dessous)
- Tailles, disposition et champs configurés selon votre application
Capteurs et entrées optionnels
Tous les éléments ci-dessous sont des modules optionnels. La disponibilité et la configuration sont confirmées avec votre devis.
| Capteur / Entrée | Fonction | Utilisation typique | Affichage / Sortie |
|---|---|---|---|
| Capteur photoélectrique/infrarouge Facultatif | Détecte les pièces qui passent par un point sur la ligne | Dénombrement automatique de pièces et de cartons sur convoyeurs | S'ajoute au nombre RÉEL |
| Capteur de proximité inductif Facultatif | Détecte les pièces métalliques ou les coups de machine sans contact | Coups de presse, comptage de pièces métalliques, détection de cycles | S'ajoute au nombre RÉEL / au nombre de cycles |
| Encodeur rotatif / tachymètre Facultatif | Mesure la rotation et la vitesse de l'arbre | Vitesse de la broche, du rouleau, du moteur et du convoyeur | Lecture RPM/vitesse |
| Contact sec CPL / entrée numérique 24 V Facultatif | Accepte les signaux marche/arrêt des machines et des automates | Compter les impulsions, l'état marche/arrêt, les signaux de défaut | Compte, état de la machine, minuterie d'arrêt |
| Boutons-poussoirs d'appel Andon Facultatif | Postes d'appel de l'opérateur pour obtenir de l'aide ou du matériel | Appels d'entretien, de qualité ou de matériel en station | Message d'appel de station, changement de couleur |
| Entrée d'arrêt d'urgence Facultatif | Lit un signal d'arrêt d'urgence ou d'arrêt de ligne | Afficher l'état de la ligne arrêtée lorsqu'un arrêt d'urgence est enfoncé | Alerte d'arrêt de ligne, minuterie d'arrêt |
| Sortie buzzer/sirène Facultatif | Alerte sonore pilotée par la carte | Appels, pannes, cible manquée, changement d'équipe | Alerte sonore |
| Sortie d'éclairage stroboscopique/tour Facultatif | Témoin d'état visuel contrôlé par la carte | Indication de fonctionnement/avertissement/défaut sur la ligne | Feu rouge/ambre/vert |
| Capteur de température et d'humidité Facultatif | Surveille les conditions ambiantes | Environnements d'atelier, d'entrepôt et de salle blanche | Lecture °C / %HR, alerte seuil |
| Capteur de bruit (dB) Facultatif | Mesurer le niveau sonore de l'atelier | Zones de sensibilisation à la sécurité auditive | Lecture dB, alerte de seuil |
| Capteur PM2,5 / qualité de l'air Facultatif | Mesure les particules en suspension dans l'air | Processus poussiéreux, peinture, travail du bois | Évaluation de la qualité de l'air, alerte seuil |
| Capteur de vibrations Facultatif | Surveille les vibrations de la machine | Alerte rapide sur les moteurs, pompes et ventilateurs | État des vibrations/alerte |
| Capteur de pression Facultatif | Surveille la pression de l'air, de l'hydraulique ou du procédé | Conduites d'air comprimé, hydraulique | Relevé de pression, alerte de seuil |
| Capteur de débit Facultatif | Mesure le débit de liquide ou de gaz | Conduites de liquide de refroidissement, d'eau et de procédé | Débit / total |
| Poids/cellule de charge Facultatif | Mesure le poids | Stations de remplissage, d'emballage et de dosage | Poids, compte en poids |
| Surveillance du courant/puissance Facultatif | Mesure le courant de la machine ou la consommation d'énergie | Détection de fonctionnement de la machine, suivi d'énergie | État de fonctionnement, kW / kWh |
| Modbus RS485 Facultatif | Liaison série vers automates, compteurs et capteurs | Lire les comptes et les valeurs directement à partir de l'équipement | Toute valeur mappée |
| Entrée analogique de 4 à 20 mA Facultatif | Signal analogique industriel standard | Transmetteurs de niveau, pression, température | Lecture à grande échelle |
| Lecteur de codes à barres/RFID Facultatif | Identifie le produit, la commande ou l'opérateur | Changement de poste, connexion opérateur, traçabilité | Travail / modèle / opérateur à l'écran |
| Contact de porte Facultatif | Détecte la porte ou le garde ouvert/fermé | Protections de machines, chambres froides, portes de quai | Alerte ouvert/fermé |
| Réseau Wi-Fi/Ethernet Facultatif | Connecte la carte à votre réseau | Réglage de la cible à distance, synchronisation multicartes, enregistrement des données | Mises à jour à distance, données synchronisées |
| Horloge en temps réel / minuterie de décalage Facultatif | Conserve le temps et les heures de travail | Début/fin du quart de travail, pauses, timing des takts | Horloge, compte à rebours, réinitialisation automatique |
Dites-nous votre ligne, ce que vous voulez compter et de quels capteurs vous avez besoin. Nous vous recommanderons une configuration et vous ferons parvenir un devis. Courriel info@proledsigntech.com ou appelez le (+1) 647-478-8343.
Spécifications techniques
| Type d'enseigne | Enseigne de vitrine pleine couleur |
|---|---|
| Luminosité | 4 500 nits |
| Méthode de contrôle | PRO-LED Cloud (téléphone ou ordinateur) ; Logiciel PC (hors ligne/USB) également pris en charge |
| Garantie | Garantie de 3 ans sur les pièces |
| Alimentation | 110 V CA (prise standard) |
| Fabriqué en | Canada (avec composantes mondiales) |
Comment ça marche
Ouvrir PRO-LED Cloud
Connectez-vous à cloud.prolesigntech.com sur votre téléphone ou votre ordinateur.
Trouvez votre enseigne
Sign in at cloud.proledsigntech.com/portal. PRO-LED links your sign to your account.
Tapez votre message
Prend en charge le texte, les effets et la planification.
Envoyer et afficher instantanément
Les changements s'affichent en quelques secondes.
Vous pouvez également gérer les programmes depuis PRO-LED Cloud sur votre téléphone ou votre ordinateur, ou avec un logiciel PC (hors ligne/USB) sous Windows. Télécharger le logiciel →
